Tipos de sensores y sus características

https://www.ingmecafenix.com/automatizacion/sensores/

Tipos de sensores y sus características

11 abril, 2017 por Ingeniería Mecafenix

¿Qué son los sensores?

Los sensores son aparatos que son capaz de transformar magnitudes físicas o químicas, llamadas variables de instrumentación, en magnitudes eléctricas. Las variables de instrumentación dependen del tipo de sensor y pueden ser por ejemplo: temperatura,intensidad lumínica, distancia, aceleración, inclinación, desplazamiento, presión, fuerza,torsión, humedad, pH, etc. Una magnitud eléctrica obtenida puede ser una resistenciaeléctrica (como en una RTD), una capacidad eléctrica (como en un sensor de humedad),una tension eléctrica (como en un termopar), una corriente eléctrica (como un fototransistor), etc.

IMeowbot at English Wikipedia / CC BY-SA

Caracteristicas

Entre las características principales técnicas de un sensor Se pueden clasificar en dos tipos.

Estáticas
Dinámicas

Estáticas

Las características de los instrumentos cuando estos están midiendo cantidades estables, o sea, mientras no presentan variaciones bruscas en su magnitud

Rango de medida

el conjunto de valores que puede tomar la señal de entrada comprendidos entre el máximo y el mínimo detectados por el sensor con una tolerancia de error aceptable.

Resolución

Menor cambio en la magnitud de entrada que se aprecia en la magnitud de salida

Sensibilidad

Variación de la salida producida por una variación de entrada. Pendiente de la curva de calibración. Cuanto mayor, mejor.

Linealidad

Expresa lo constante que resulta la sensibilidad del sensor

Offset o desviación de cero

Valor de la variable de salida cuando la variable de entrada es nula. Si el rango de medida no llega a valores nulos de la variable de entrada, habitualmente se establece otro punto de referencia para definir el offset

Histéresis

Diferencia entre valores de salida correspondientes a la misma entrada, según la trayectoria seguida por el sensor

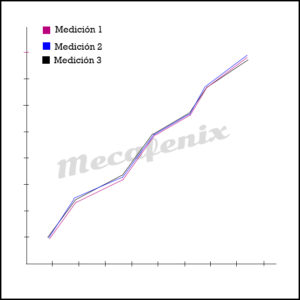

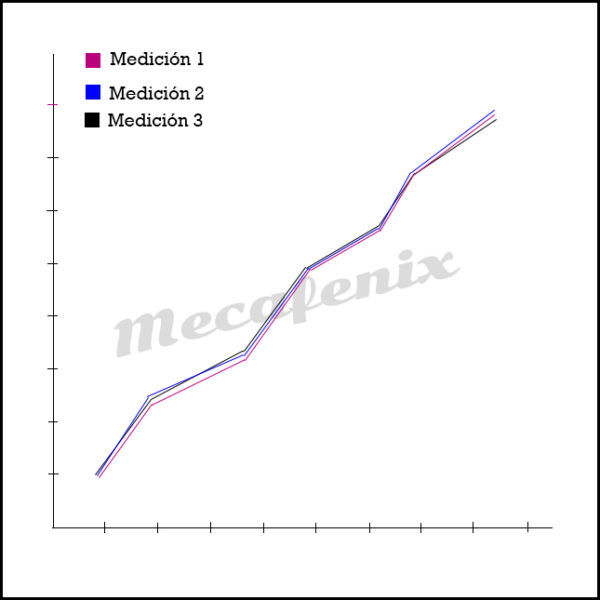

Repetitibilidad

Error esperado al repetir varias veces la misma medida.

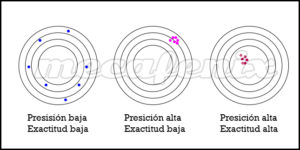

Precisión

Cualidad por la que tiende a dar lecturas muy próximas unas a otras.

Exactitud

Diferencia entre la salida real y el valor teórico de dicha salida (valor verdadero).

Dinámicas

Puede ocurrir que la cantidad bajo medición sufra una variación en un momento determinado y por lo tanto es necesario que conozcamos el comportamiento dinámico del instrumento cuando sucedan estas variaciones

Velocidad de respuesta

Capacidad para que la señal de salida siga sin retraso las variaciones de la señal de entrada.

Respuesta frecuencial

Relación entre la sensibilidad y la frecuencia cuando la entrada es una excitación senoidal. Representación mediante un gráfico de Bode.

Estabilidad

Desviación de salida del sensor al variar ciertos parámetros exteriores distintos del que se pretende medir.
